100噸單臂液壓機，也稱為100噸單柱液壓機，采用C型單臂式結構，機身采用鋼板焊接而成，具有足夠的剛性和穩定性。液壓系統位于機身內部，外型美觀，操作方便。100噸單臂液壓機具有獨立的液壓與電器控制系統，采用按鈕集中控制，可實現定程和定壓兩種成型工藝，具有壓力顯示和行程、壓力調節等功能。

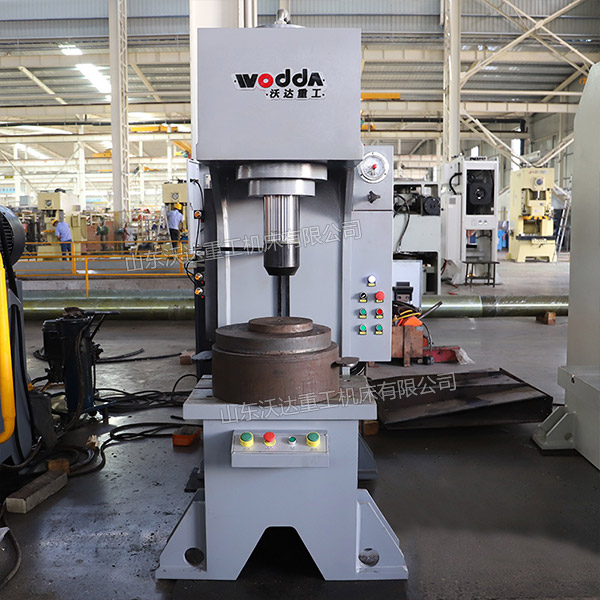

100噸單臂液壓機

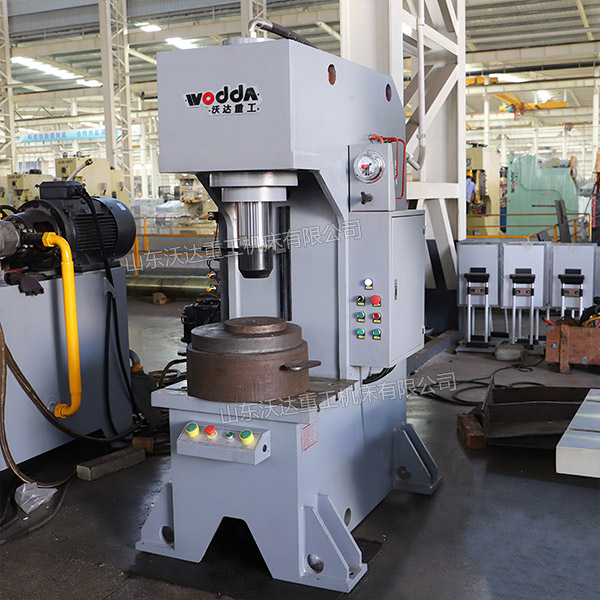

100噸單臂液壓機車間實物

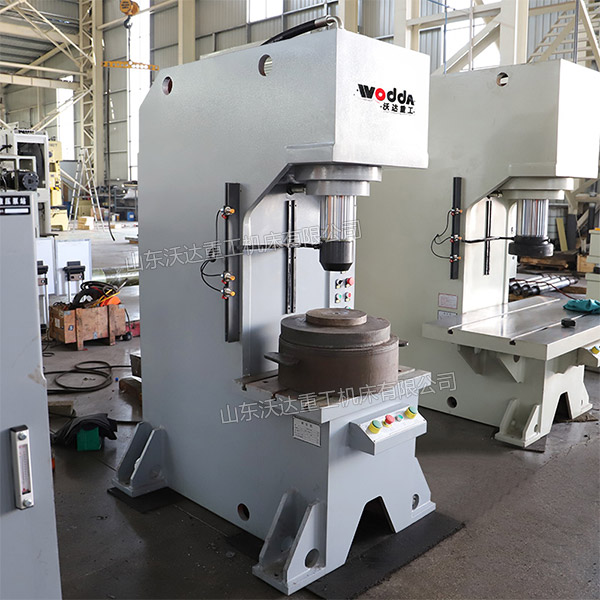

壓頭式單臂液壓機

結構特點

結構緊湊：100噸單臂液壓機采用C型或立式單柱型結構，設計緊湊，占用空間小，便于在車間內靈活布置。

操作簡便：該設備操作簡便，可通過手動或腳踏方式控制，壓力可在規定范圍內任意調節，行程大小也可控制，使用安全可靠。

性能穩定：液壓系統采用插裝閥集成系統，動作可靠，使用壽命長。同時，獨立的電氣控制系統工作可靠，動作直觀，維修方便。

剛性好：100噸單臂液壓機結構剛性好，導向性能好，速度快，能夠滿足各種加工需求。

調整靈活：設備配備方便的手動調整機構，可調整壓頭或上工作臺在行程中的任意位置進行壓制，也可在設計行程內任意調整快進和工進行程的長短。

外觀美觀：整體焊接的堅固開式結構，使機身保持足夠剛性的同時，擁有整齊美觀的外形。

適用范圍

100噸單臂液壓機廣泛應用于金屬制品拉伸、成型及壓制等工藝的設備，也可以用于加工非金屬材料、粉末冶金制品的壓制、軸類零件的校正、套類零件的壓裝以及金屬制品的整形、切邊等工藝?？筛鶕?jù)需求擴寬工作范圍，利用三面空間加長液壓缸行程（可選裝）?？蛇x配PLC控制和光柵保護裝置、移動工作臺等。

技術參數

設備型號：YQ41-100T

公稱壓力：1000KN

系統壓力：25Mpa

滑塊行程：360mm

最大凈空距：600mm

臺面尺寸：700*500mm

結構形式：C型單臂式結構

注：以上參數僅供參考，單臂液壓機實際參數請以山東沃達重工史經理18963222388（微信同號）技術方案為準。機器的行程、工作臺面、壓頭尺寸、工作臺離地面高度等各種參數都可根據客戶的工藝要求來設計定做。
