200噸單臂液壓機，也稱為200噸單柱液壓機，型號為YQ41-200T，是一多功能的中小型液壓機，機身為C型單臂式結構，采用埋弧焊焊接，焊接后通過振動處理，以保證機身的不變形程度。

200噸單臂液壓機具有獨立的液壓與電器控制系統，液壓系統位于機身內部，外型美觀，操作方便。采用按鈕集中控制，可實現定程和定壓兩種成型工藝，具有壓力顯示和行程、壓力調節等功能。此外，200噸單臂液壓機可根據用戶要求，另配置PLC、光柵保護以及人機界面（觸摸屏）等先進元器件。

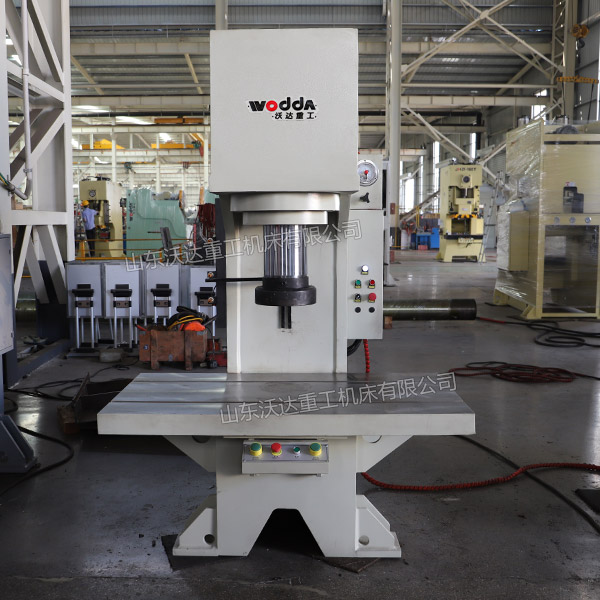

200噸單臂液壓機

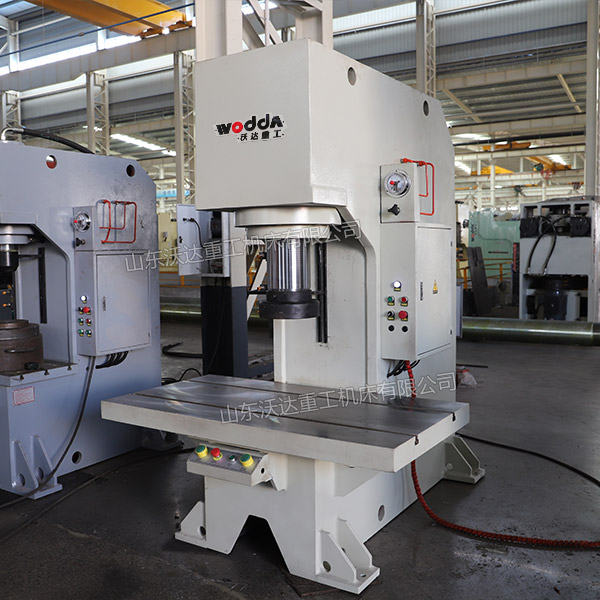

200噸單臂液壓機車間實物

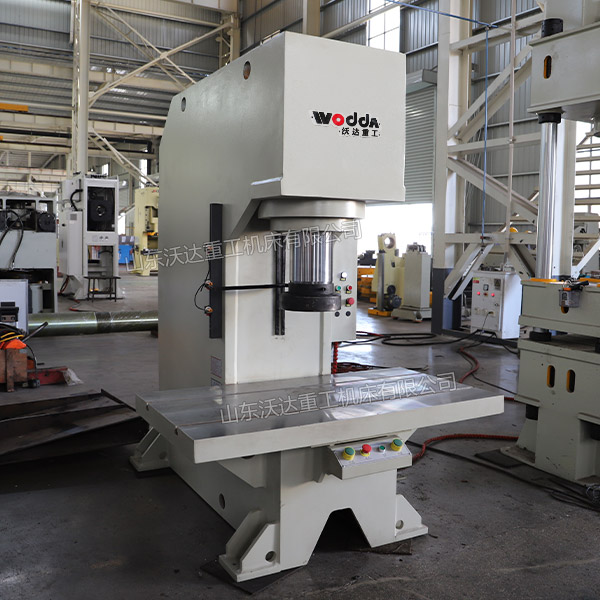

200噸單柱液壓機

結構特點

C型單臂結構：200噸單臂液壓機設備采用C型單臂結構，具有精度高、制造成本低、生產周期短等優勢。

液壓系統：液壓系統位于機身內部，節約空間，外形美觀，且壓力可調，滿足不同的校正需求。

滑塊與活塞桿連接：滑塊與主缸活塞桿用法蘭連接，依靠導向桿導向作上下運動，確保運動的穩定性和準確性。

工作臺：200噸單臂液壓機工作臺上平面加工有T形槽，方便安裝模具，提高工作效率。

限程裝置：位于主機機身右側，由支架、撞塊及行程開關組成，用于調節壓頭上下運動位置，確保校正過程的安全和準確。

操作與控制

電氣控制：控制系統采用繼電器控制，操作簡潔。設備分別進行手動、調整（點動）的控制，采用集中獨立控制操作臺，方便操作。

安全性：可選配PLC控制和光柵保護裝置，提高設備的自動化程度和安全性。

適用范圍

單臂液壓機廣泛應用于金屬制品拉伸、成型及壓制等工藝的設備，也可以用于加工非金屬材料、粉末冶金制品的壓制、軸類零件的校正、套類零件的壓裝以及金屬制品的整形、切邊等工藝。
