為解決煤炭行業錨桿托盤生產量大、規格型號多、勞動強度大、生產效率低、危險因素多等問題，山東沃達重工機床有限公司研發設計一款錨桿托盤生產線，可自動完成錨桿托盤的原材料自動進料、準確定尺、截?cái)?、打孔成型、打捆、自?dòng)碼放的全部生產工序。這種生產線結合了先進的機械設備、自動化控制系統以及優化的工藝流程，能夠顯著提升錨桿托盤的生產效率和質量，同時降低人力成本和操作風險。

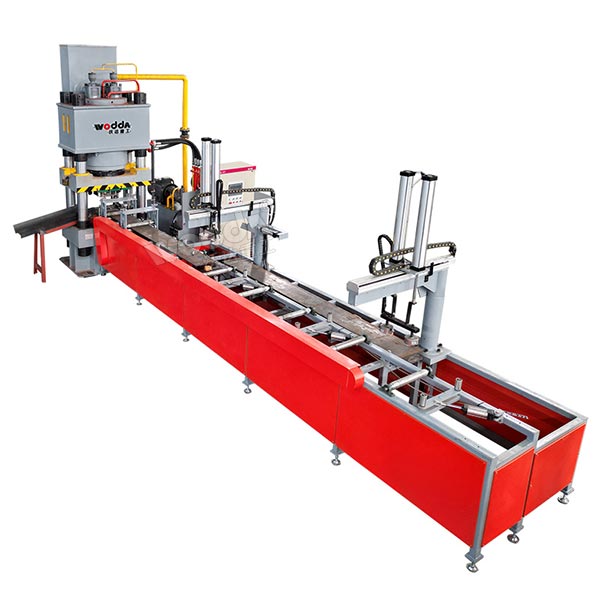

錨托盤生產線是由錨桿托盤液壓機、錨桿托盤模具、送料機、機械手等組成，該生產線主要用于生產礦用錨桿（索）托盤的生產，是集自動送料、拉伸沖裁、出料、碼垛為一體的沖壓加工生產線，實現從鋼板到成品的自動生產成型流水線，生產效率高。

自動上料裝置：負責將鋼板傳送到液壓機模具中，等待拉伸沖孔。現代送料機多采用自動化設計，如磁力機械手或氣動磁力上料機，能夠精準、快速地將板材送到模具上。

錨桿托盤液壓機：這是生產線的核心設備，用于將鋼板通過模具拉伸沖裁成錨桿托盤成品。

錨盤模具：每個規格對應一套模具，用于確保壓制出的錨桿托盤符合設計要求。

成品輸出裝置：負責將壓制完成的錨桿托盤自動推出。

此外，根據客戶需求，還可以配置機械手、扎捆機等設備，以提高生產效率。

在錨桿托盤沖壓過程中，錨桿托盤液壓機是非常關鍵的設備。錨桿托盤液壓機有四柱式、框架式、C型沖床等。錨桿托盤沖壓設備常用有200噸液壓機、315噸液壓機、400噸液壓機、500噸液壓機、630噸液壓機、800噸液壓機、1000噸液壓機、200噸沖床等。一般都是根據鋼板的厚度和材料性質等來選型，錨桿托盤液壓機可根據大小分為以下三種：

1、壓制的托盤大小為150*150*8mm，150*150*10mm，建議使用315噸、400噸錨桿托盤液壓機。

2、壓制的托盤大小為200*200*14mm、240*240*14mm，建議使用500噸錨桿托盤液壓機。

3、壓制的托盤大小為300*300*16mm，建議使用630噸、800噸、1000噸錨桿托盤液壓機。

錨托盤生產線主要優勢：

1）自動化程度高

本生產線全部采用數控系統控制，品牌控制元件，觸摸屏人機工程對話界面，一鍵設置及控制，可自動完成托盤長原料的進料自動擺放、自動輸送、定尺截切、沖孔成型、碼放等生產工序，自動化程度高、安全性高、操作簡便，維護量小、可靠程度高。

2）合并工序多，使用人員少

本生產線將老式錨桿托盤人工生產工序的長原料截?cái)?、沖孔壓型、打捆、碼放等多道人工生產工序合并成一次完成，操作本設備僅需1人即可，較老式錨桿托盤生產方式減少作業人員2/3以上，勞動效率大幅提高，減輕了職工勞動強度。

3）生產效率高

本生產線大尺寸托盤(400*400mm)生產效率可達5塊/min，小尺寸托盤（150*150mm以下）可達10塊/min以上，較人工老式錨桿托盤生產方式生產效率有較大提高。

4）靈活的生產配置方案，滿足企業實際情況需求

本生產線可根據托盤加工尺寸，靈活選擇單塊加工或兩塊同時加工生產布置，尺寸大于300*300的托盤可選擇每次一塊加工方式，小于150*150的托盤可選擇每次兩塊加工方式。且設備換裝、調整簡便，滿足企業實際情況需求。

5）加工范圍廣

錨桿托盤生產線除可生產常規的碟型托盤外，還可生產U型、W型等形狀托盤，適合強度600MPa以下、外形尺寸400*400mm以下、厚度20mm以下各種材質托盤。

6）安全性能高

錨桿托盤生產線設計了全套的電氣、機械等安全防護措施，在錨桿托盤生產過程中，操作人員不與設備的任何帶電、旋轉、移動部件接觸，杜絕了安全生產事故，真正達到了安全生產要求。
