3600噸框架式液壓機也稱3600噸液壓機，型號為YQ34-3600T，公稱壓力為36000KN，采用全鋼板焊接框架結構，機身剛性高，抗偏載能力強，長期使用精度保持性好。相比四柱式液壓機，框架式結構在汽車配件沖壓和復合材料模壓中穩定性更優，尤其適用于高精度、大尺寸工件加工。

本文介紹的3600噸框架式液壓機，是客戶定制機型，主要用于新能源汽車電池液冷板沖壓成型工藝，也稱新能源汽車電池液冷板液壓機，采用整體鋼板焊接框架式結構，立柱與橫梁通過預應力拉桿緊固，確保長期運行精度。經高溫退火消除內應力，減少變形風險。四角八面導軌導向，滑塊與工作臺帶T型槽，定位精度高，抗偏載能力強，適合復雜工件加工。采用集中潤滑，確?；瑝K運動平穩、準確。缸體為優質鍛鋼，活塞桿表面經中頻淬火處理，硬度高，使用壽命長。油缸主要密封件采用優質密封圈，確保密封可靠。

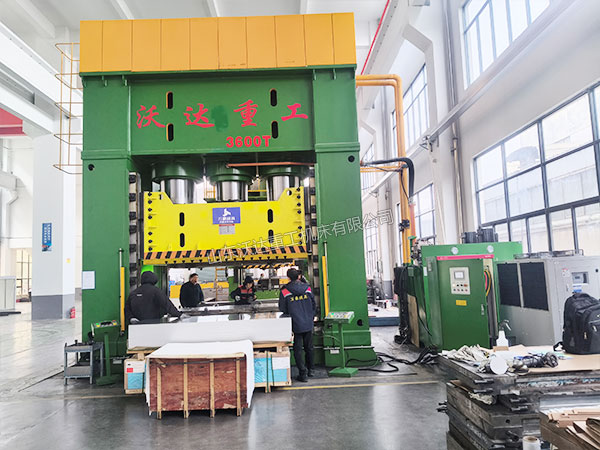

3600噸汽車電池液冷板液壓機現場

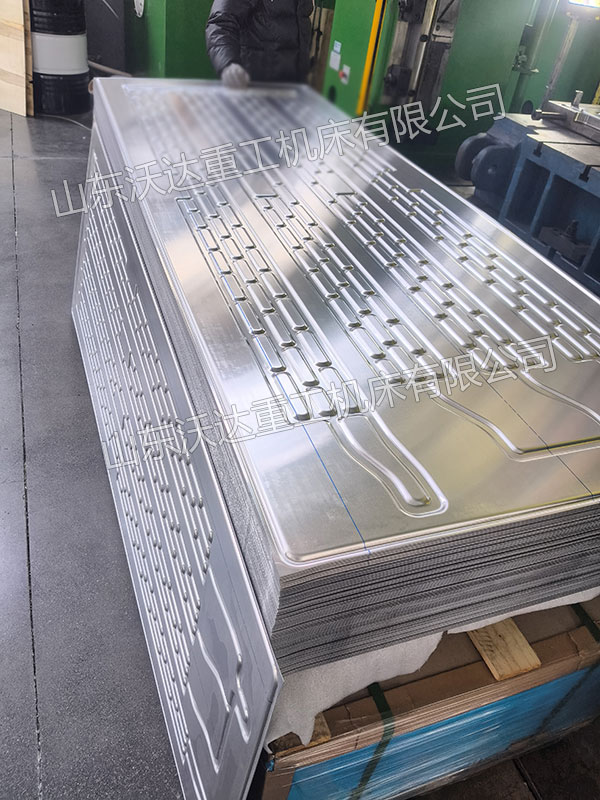

電池液冷板

結構設計

框架式結構：3600噸框架式液壓機采用全鋼板焊接的框架式結構，剛性好，抗壓強度高，保證了設備的穩定性和耐用性。

導軌設計：滑塊采用四角八面矩形軌導軌，間隙可調、剛性好，重復定位精度和平行精度高，保證了加工精度。

性能參數

公稱壓力：3600噸（36000KN），能夠滿足各種高強度材料的加工需求。

液壓控制：采用插裝閥集成系統，壓力可調，流量穩定，動作可靠，使用壽命長。

電氣控制：獨立的電氣控制系統，工作可靠，動作直觀，維修方便。

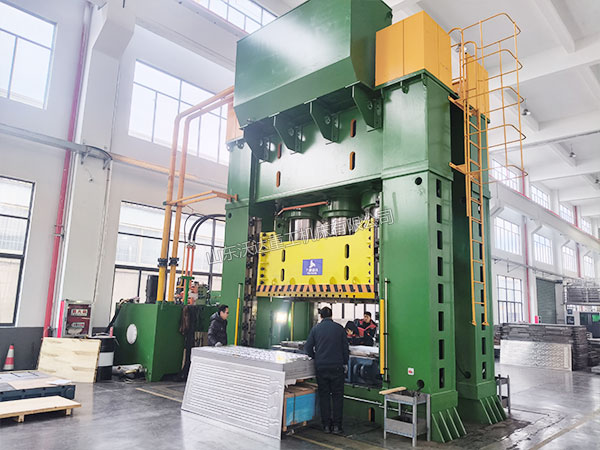

3600噸框架式液壓機

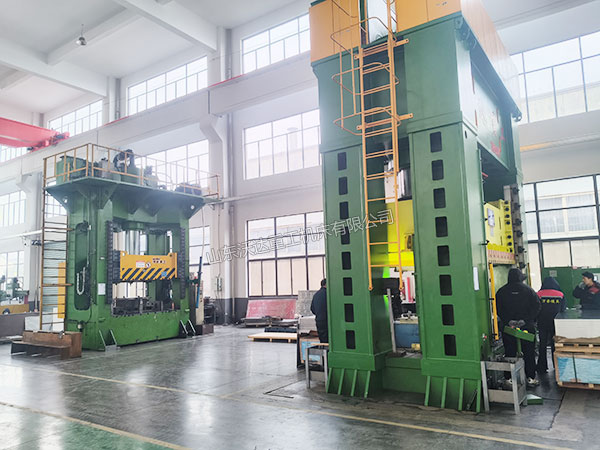

3600噸液壓機沖壓液冷板

功能特點

定壓定程：可實現定壓、定程兩種成型工藝，并具有保壓延時功能，延時時間可調，滿足不同工藝需求。

高效潤滑：配備全自動潤滑裝置，潤滑油的收集、過濾、注入自動循環，潤滑更高效。

安全可靠：配備安全鎖緊裝置，一鍵鎖止，操作安全便捷。同時，液壓油的清潔度得到長久保持，閥路運行更穩定，進一步提高了設備的安全性。

節能減排：液壓及電控采用PLC伺服系統，節能省電，符合環保要求。

定制服務

為了滿足不同客戶的個性化需求，3600噸框架式液壓機提供豐富的定制選項。例如，可以配備不同的頂出裝置，如下頂料、上頂料及上、下復合頂料或淺拉深等，以滿足不同壓制工藝的需求。此外，還可以根據客戶需求定制工作臺尺寸、開口高度、油缸行程等參數，確保設備能夠適配客戶的生產線。

應用領域

1.金屬成型

框架式液壓機適用于汽車覆蓋件拉伸、金屬板材沖壓、模鍛件鍛造等工藝，能夠滿足高精度、高強度的成型需求。

2.復合材料壓制

在SMC、EMC、GMT等熱固性、熱塑性復合材料的模壓成型中表現優異，廣泛應用于航空航天、軌道交通、建筑石化等領域。

3.其他工業領域

框架式液壓機還可用于粉末冶金、橡膠制品、塑料制品的壓制成型，以及木屑托盤模壓、軸套鍛造等特殊工藝。

山東沃達重工機床有限公司是一家專業從事研發、生產、銷售液壓機的液壓機生產廠家， 2025 年認定為省級“專精特新創新型企業”，也是液壓機行業的高端智能制造企業?？蔀槠髽I(yè)生產過程提供更加靈活、高效和可靠的解決方案，為制造業的轉型升級提供高效的技術支持，請致電18963222388。
