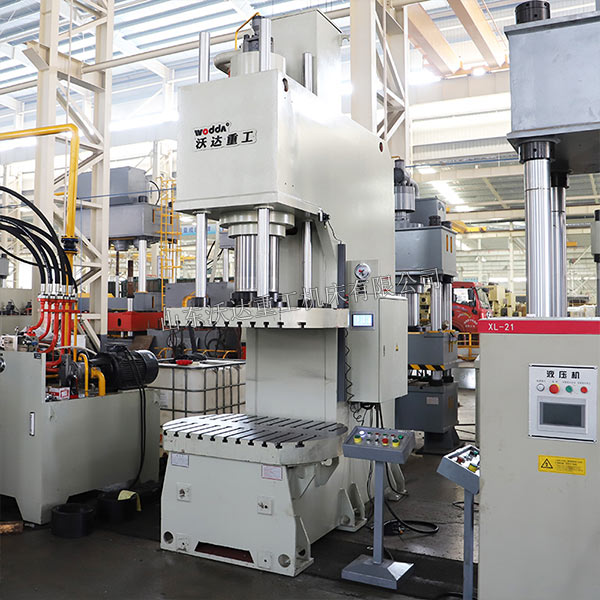

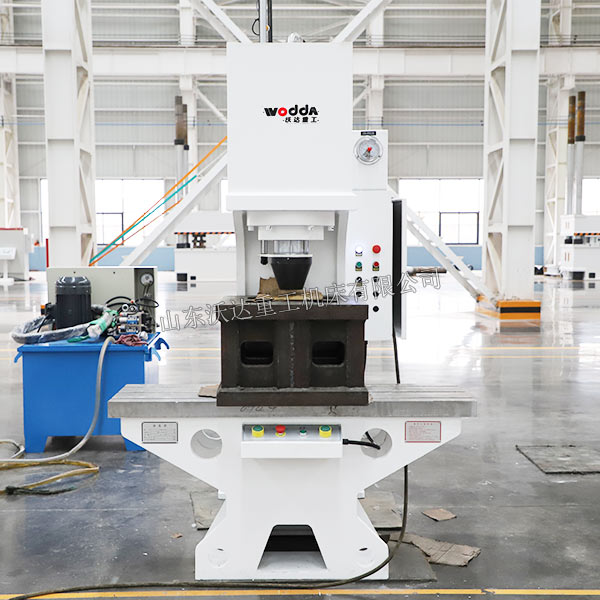

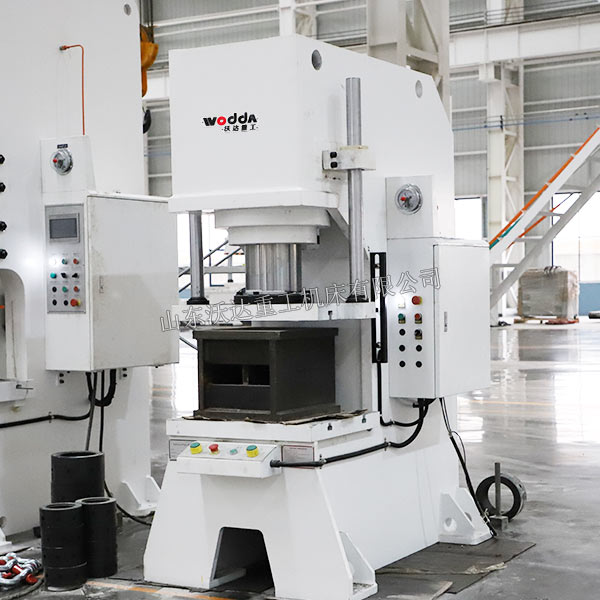

單臂液壓機，又稱單柱液壓機、C型液壓機，是一種采用開式C型單臂結構的中小型多功能液壓設備。其機身由鋼板焊接而成，焊接后經過振動處理和回火時效處理，以確保機身的穩定性和耐用性。液壓系統位于機身內部，外型美觀，操作方便。

單臂液壓機分為壓頭式和四柱導向式兩種結構形式。四柱導向式在壓頭式基礎上增加了四根導向柱，可提高壓制精度，適用于對精度要求較高的工藝場景。

單臂液壓機的結構特點

1. C型單臂式機身結構

單臂液壓機采用計算機優化的C型單臂式機身設計，整體由鋼板CO?保護焊接而成，焊后經高頻振動消除焊接應力，并經過回火時效處理，確保機身不易變形。

2. 三面開放的操作空間

C型開式結構的優勢在于三面可接近工作區，操作空間開闊，便于工件的裝卸和模具的安裝調試。對于軸類零件的校正、板材的彎曲成型等工藝，這一結構形式尤為方便。

3. 液壓與控制系統

單臂液壓機采用二通插裝閥集成系統，動作穩定、使用壽命長、液壓沖擊小，并減少連接管路與泄漏點。設有獨立的電氣控制系統，工作穩定，動作直觀，維修方便。采用按鈕集中控制，具有調整、手動、半自動三種操作方式。

4. 行程與壓力可調

滑塊的工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。

5. 可選配置

根據用戶需求，單臂液壓機可配置：

進口PLC控制系統；

光柵保護裝置；

人機界面（觸摸屏）；

四柱導柱導向（提高精度）；

移動工作臺；

液壓系統散熱裝置；

單臂液壓機的應用領域

金屬加工：金屬制品拉伸、成型、壓制、彎曲、剪切、整形、切邊；

軸類零件：軸類零件的校正、校直；

套類零件：套類零件的壓裝、過盈配合裝配；

粉末冶金：粉末冶金制品的壓制；

非金屬材料：塑料、橡膠等非金屬材料的壓制成型；

汽車零部件：軸承壓裝、齒輪裝配、電機轉子定子壓裝；

電子電器：電子接插件、變壓器整形、手機按鍵沖壓；

五金制品：眼鏡、鎖具及五金零件的壓制。

單臂液壓機特別適用于電機軸承裝配、軸類校直、板材彎曲等對操作空間要求較高的工藝場景。C型開口設計允許操作者從三個方向接近工件，提升操作便利性。

單臂液壓機的技術參數

以下為常見規格單臂液壓機的參考技術參數（以100噸為例）：

設備型號：YQ41-100T

公稱壓力：1000KN

系統壓力：25MPa

滑塊行程：360mm

最大凈空距：600mm

工作臺尺寸：700×500mm

結構形式：C型單臂式結構

注：以上參數僅供參考，實際參數可根據客戶的工藝要求進行非標定制，包括行程、工作臺面、壓頭尺寸、工作臺離地面高度等。

單臂液壓機的噸位范圍通常為10噸至800噸，常見規格包括：10噸、20噸、40噸、50噸、63噸、100噸、125噸、160噸、200噸、250噸、315噸、400噸、500噸、630噸、800噸等。

如何選購單臂液壓機？

1. 明確工藝需求

根據加工工件的材質、尺寸、形狀和工藝要求（校正、壓裝、壓制等），確定所需的公稱壓力、行程、工作臺尺寸等核心參數。

2. 選擇合適的結構形式

壓頭式：適用于一般壓制、校正工藝，成本較低。

四柱導向式：適用于對精度要求較高的工藝，如精密壓裝、成型等。

3. 關注設備配置

液壓閥組品牌（如博世力士樂）。

電氣元件品牌（如西門子、施耐德）。

是否配備PLC、光柵保護、觸摸屏等。

油泵進油口是否有過濾裝置。

4. 考察廠家實力

選擇具有多年生產經驗、技術團隊完善、售后服務有保障的正規液壓機生產廠家。重點考察：

是否具備自主研發能力；

是否通過ISO9001等質量管理體系認證；

是否提供非標定制服務；

售后服務網絡是否完善。

5. 現場試機驗收

條件允許的情況下，建議到液壓機生產廠家實地考察，現場試機，檢驗設備的運行穩定性、噪音水平、壓制精度等實際性能。

單臂液壓機憑借其結構緊湊、操作便捷、功能多樣等優勢，已成為金屬加工、汽車零部件、電子電器等行業不可或缺的基礎設備。無論是軸類零件的校正、套類零件的壓裝，還是金屬板材的成型壓制，單臂液壓機都能提供穩定可靠的解決方案。

在選購單臂液壓機時，建議用戶根據實際工藝需求，綜合考慮設備參數、配置、液壓機生產廠家實力等因素，選擇適合自身生產需求的設備。同時，選擇具備非標定制能力和完善售后服務的正規液壓機生產廠家，將為企業的長期生產運營提供有力保障。
