500噸錨桿托盤生產線是專門用于生產制造礦用錨桿（錨索）托盤的一種自動化流水線，用于沖壓300x300x14mm以內的錨桿托盤，整套生產線設備包括錨桿托盤液壓機（500噸四柱液壓機）、錨桿托盤模具、送料機或其他輔助設備組成，可實現從鋼板到成品的一次成型工藝，自動化程度高，噪音低，效率高，可一分鐘出4-6塊錨桿托盤。

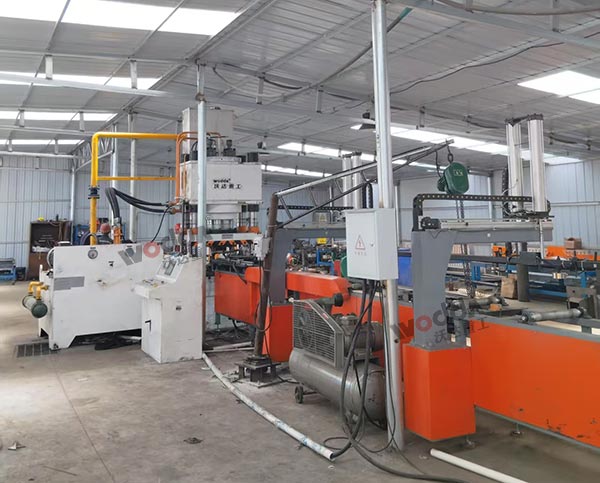

500噸錨桿托盤生產線

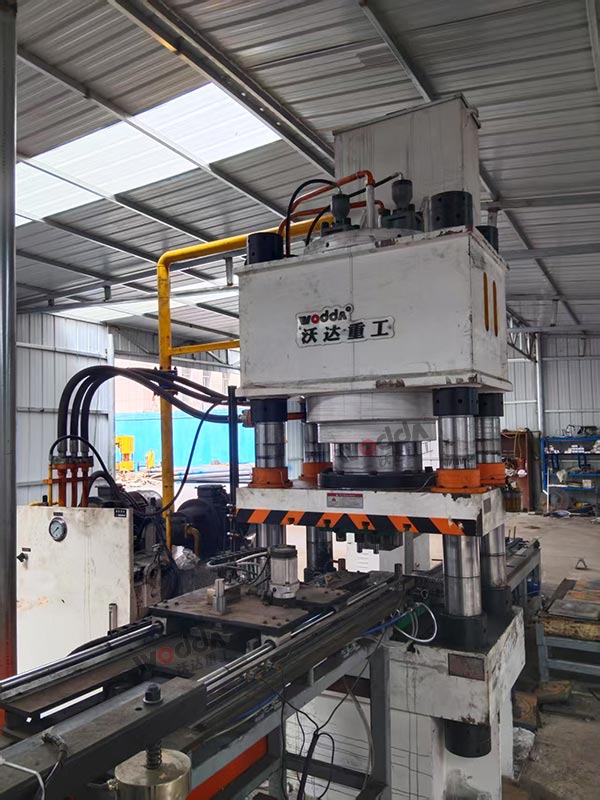

500噸錨桿托盤液壓機

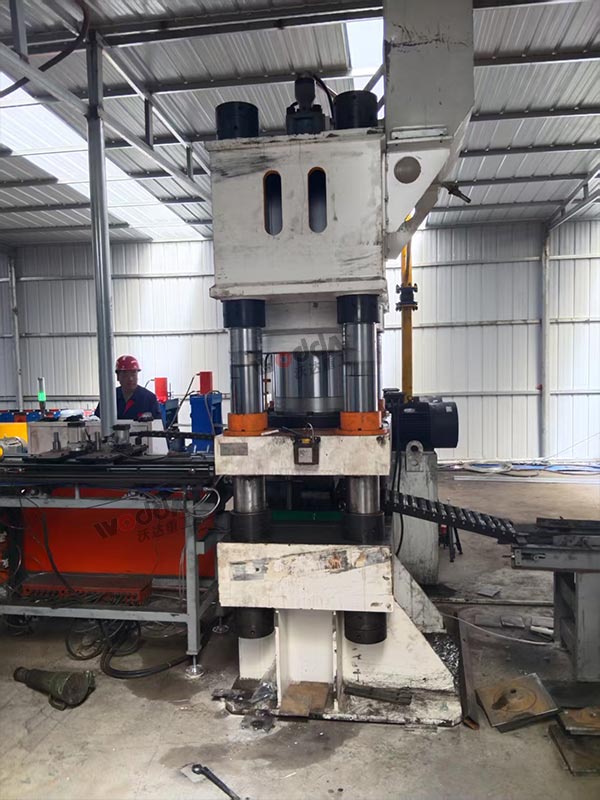

500噸錨桿托盤生產線生產現場

工作過程

1、送料：

由自動送料機將鋼板抓取傳送到錨桿托盤液壓機（500噸四柱液壓機）工作臺面的模具上，等待拉伸沖孔；

2、拉伸沖孔沖裁：

錨桿托盤液壓機（500噸四柱液壓機）利用模具將鋼板一次拉伸沖裁沖剪工藝，得到錨桿托盤成品，具體工作流程：滑塊快速下行—慢速加壓—保壓延時—滑塊快速返回—原位停止等，完成錨桿托盤的一個沖壓生產工藝流程。

3、出料：

成品錨桿托盤由輔助設備推料機推送到傳送帶；

4、如果需要，也可配機械手，可直接將壓制好的錨桿托盤進行擺放碼垛。

主要參數

型號：YQ32-500T

工作臺面：800*800mm

滑塊行程：400mm

電源參數：工作電壓380V

原材料長度：6m（可定做）

設備尺寸：約長13m×寬5m（可調整）

功率：約60KW（送料系統約16KW、液壓機44KW）

可加工規格：300×300×14mm、300×300×12mm規格托盤

生產線特點

自動化程度高：采用PLC可編程控制器及觸摸屏控制，伺服驅動導向送料，送料長短可調，減少了人員操作。

生產效率高：速度快、產量高，工作運行平穩。

節能環保：液壓系統選用伺服數控系統，具有速度可調、壓力可調、噪音低、油溫穩定、節能省電等優勢。

安全可靠：設備設計合理，具有完善的安全防護措施，確保操作人員的安全。

現場視頻

沃達重工錨桿托盤生產線采用先進的技術和優質的材料制造，具有多功能、高效率、穩定性等優勢，為企業生產過程提供了更加靈活、高效和可靠的解決方案，為制造業的轉型升級提供高效的技術支持。如有液壓機方面的需求或者問題，歡迎聯系山東沃達重工機床有限公司，請致電18963222388。
