1、800噸框架式液壓機概述

800噸框架式液壓機，也稱為800噸框架液壓機，是一種基于帕斯卡定律和杠桿原理制成的液壓傳動機械。它利用油泵輸送液壓油，通過液壓缸驅動活塞，帶動滑塊的上下運動，完成金屬材料的壓制、彎曲等工序。800噸框架式液壓機具有工作壓力高、工藝能力強、操作靈活等優點，廣泛應用于金屬成型、復合材料模壓、模具制造等領域。

800噸框架式液壓機

1.1 技術參數

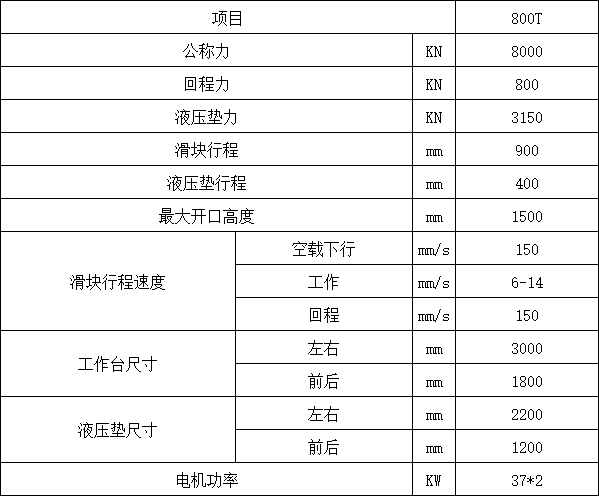

800噸框架式液壓機參數

2、設備用途及特點

本機器主要適用于金屬材料的拉伸、沖裁（應選配沖裁緩沖裝置）、彎曲、翻邊、冷擠壓等各種沖壓工藝，還適用于較正、壓裝、粉末制品和磨料制品的壓制成型以及塑料制品，絕緣材料的壓制成。

本機器有以下特點：

1.1 800噸框架式液壓機采用預緊框架結構，剛度高。導軌采用四角八面導軌形式，調節方便，導向精度高，抗偏載能力強、精度保持性好。

1.2 液壓控制系統采用二通插裝閥集成系統。

1.3 電氣控制系統采用“PLC”可編程序控制器。

1.4 本機器具有臺面大、速度快等特點?！?/p>

3、800噸框架式液壓機本體說明

該機為框架結構。本體由上梁、工作臺、滑塊、立柱、油缸等構成。上梁、工作臺、立柱通過液壓予應力拉桿構成一個封閉的受力框架。

3.1 滑塊

3.1.1 滑塊為鋼板焊接而成的箱形粱，并由三個油缸驅動。

3.1.2 滑塊沿機身導軌做上下運動，導軌采用四角八面導軌結構形式?；瑒用鏋槟z木板，以提高許用面壓，減小磨擦力?；瑝K上設有自動潤滑裝置。

3.1.3 滑塊在下死點保壓時間，可根據需要預先選擇。

3.1.4 對于經常在800噸框架式液壓機內進行工作時(如模具的維修、調整)，為保證人身安全，在立柱上配有一對機械安全栓。該裝置也可使800噸框架式液壓機長期不用時，避免滑塊下滑。

3.2 油缸

3.2.1 本機主油缸固定在上梁內，這樣布置有利于壓力的分布。

3.2.2 油缸缸體采用35#鍛件，活塞桿采用45#鍛件，活塞桿與滑塊通過卡環連接?；钊麠U經中頻淬火處理，提高了耐磨度。

3.2.3 油缸內的導套處裝有密封圈，并且有足夠的導向長度。因此，能保證使用壽命和無滲漏。

3.2.4 液壓墊油缸為活塞式油缸，缸體和活塞桿材料為45#鍛件。

3.3 液壓墊

3.3.1 液壓墊位于800噸框架式液壓機工作臺內，為鋼板焊接成的箱形結構，由三個油缸驅動。

3.3.2 液壓墊的行程范圍可調。

3.4 拉桿

拉桿材料45#為鍛件，拉桿兩端加工有螺紋，與鎖緊螺母配合。

3.5 其它

本機主要構件上梁、滑塊、底座、液壓墊均為全鋼板整體焊接結構，鋼板采用性能優良而且焊接性能好的鋼板，焊接采用CO2氣體保護焊，焊后消除應力，使其具有良好的強度及剛度。各大件都在數控鏜銑床上加工，精度按標準執行。

4、液壓動力系統

液壓動力系統由動力控制系統、各種閥和液壓操縱箱等組成，對主機提供動力并實現對主機的控制。動力站置于機器右側地面上。

4.1 本系統主泵采用國產恒功率柱塞泵。

4.2 液壓系統采用二通插裝閥集成系統，該閥通流量大，抗污染，控制靈活，性能可靠，便于維修。本機液壓回路均為經實踐考驗的可靠的液壓回路。

4.3 液壓管路采用法蘭連接,排列整齊便于維修，各類管路按標準用不同色標易于識別。

4.4 設有油液過濾系統，足以保證工作油液的清潔度。

4.5 充液閥說明

充液閥主要作用是供主油缸吸排油，當滑塊快速下行時，由于主缸上腔內形成負壓將充液閥吸開，油箱內大量油液充入油缸內；當滑塊停止運動時，充液閥在彈簧力的作用下關閉，當滑塊回程時，由控制油打開卸壓閥卸壓，然后打開閥芯使之向油箱排油。

5、潤滑系統

本機為稀油集中潤滑系統，該系統可設定潤滑量及潤滑間隔時間，設定好之后潤滑系統即自動進行工作。該系統和主機動作設有互鎖，即未啟動潤滑電機之前，主機不得動作。

6、工藝動作規范

本機液壓系統可實現定程壓制和定壓壓制，操作方式設有：調整、手動、半自動三種方式，用轉換開關轉換。

調整：按下某一工作按鈕，即有相應動作，抬手即停，主要用于機器調整，根據研配工藝要求。

手動：按下某一工作按鈕，即相應完成一個動作，但不發訊執行下一個動作。

半自動：按壓壓制按鈕，則自動完成一個規定的工作循環。

液壓墊的工作方式為：不頂出、頂出、拉伸三種。

7、電控系統及裝置

7.1 本機電源采用三相四線制，三相交流電源電壓為380V、50HZ；控制電路為交流220V；指示燈電路電壓為6.3V；電磁閥控制電源為交流220V。

7.2 本機設有專門的電控柜，一個主操縱箱，兩個移動按鈕站。壓機前后立柱下部設有各種電壓的電源插座（36V、220V、380V電源插座各一個）。

7.3 主控制系統采用日本原裝“PLC”可編程序控制器，主操作箱設置在主機右側立柱上，其上布置有所有操作按鈕。
